Bus Hound v7.05电脑版

#Bus Hound v7.05电脑版简介

Bus Hound是美国Perisoft公司开发的高级总线协议分析工具，也是一款专用于PC各类总线数据监控与调试的软件，其名称寓意敏锐捕捉总线细微活动。可以用来捕获设备产生的协议数据包及输入输出指令操作，兼容所有版本的IDE、SCSI、USB、1394总线标准。捕获的数据便于转移至其他环境处理，支持生成HTML格式报告，捕获内容可保存为文本文件或ZIP压缩文档。这款工具在USB数据包捕获与分析领域效能出色，赶快下载吧!

Bus Hound 使用说明

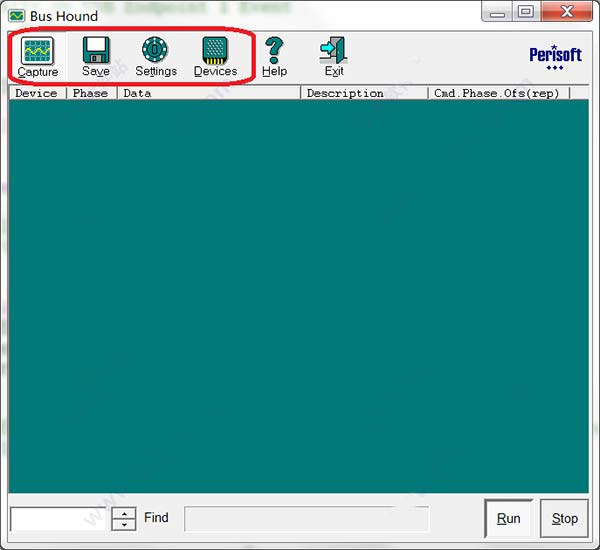

1、重启之后，点击桌面的 “Bus Hound” 快捷图标启动程序，主界面如下：

首先关注菜单栏三个选项：

Capture: 数据抓取菜单选项;

Setting：设备设置菜单选项;

Devices：设备选取菜单选项。

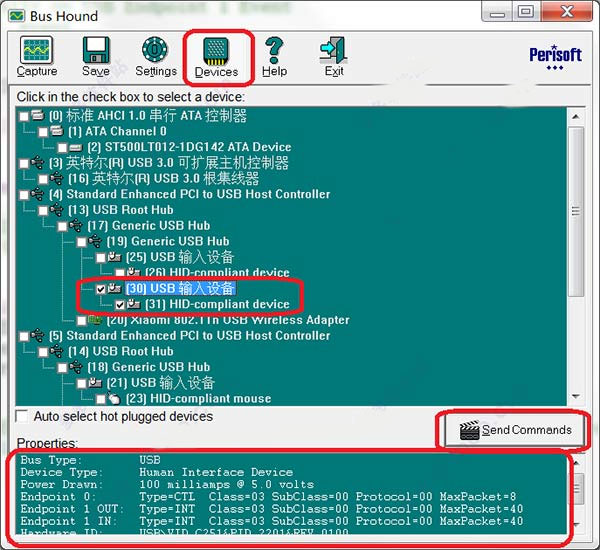

2、点击 “Devices” 菜单选项选取设备，(选取之后，就可以监控该设备了。)

根据 VID/PID 来单击选取要操作的设备对象，最下方 “Properties” 即所要操作的 USB 设备的详细信息：人机接口(HID)设备，共配置有 3 个端点，端点 0 为控制端点，大小为 8bytes;端点 1 分别为中断 OUT/IN 端点，大小为 64bytes。

点击 SendCommands 即向 USB 设备发送命令。

3、点击 “Devices” 菜单页面下的 “SendCommands” 来向 USB 设备发送命令

选取 USB 界面，要发送数据即选择 OUT 端点，选择发送长度(注意!不能超过端点设定大小!)，填写发送数据，(此处当初也让我非常郁闷，根本没有方框填写数据好吧!!!?无意中将鼠标点击到最下面的红框内，才发现最下面框中的部分既是数据输入部分，直接输入数值就可以。)最后点击 “RUN” 完成发送。

提示：为了 DEBUG，在下位机做了个 Loopback，即将上位机发送的数据发回给上位机

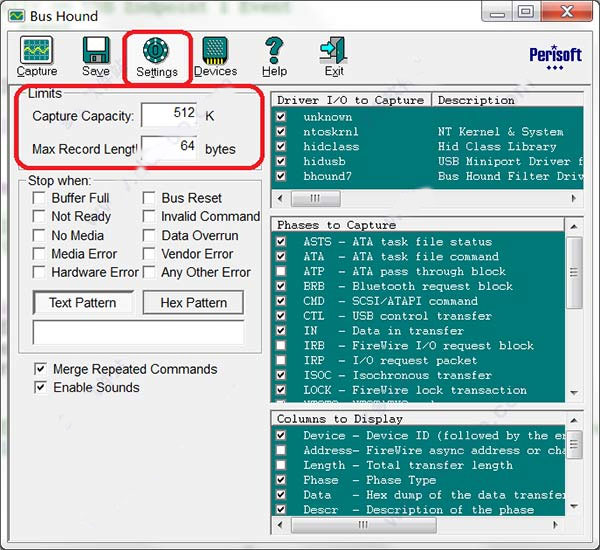

4、点击 “Setting” 菜单做一些必要的设置

按照自己的需求设置相应的设置，在此小编也只是设置了抓取的最大包记录显示大小为 64bytes。

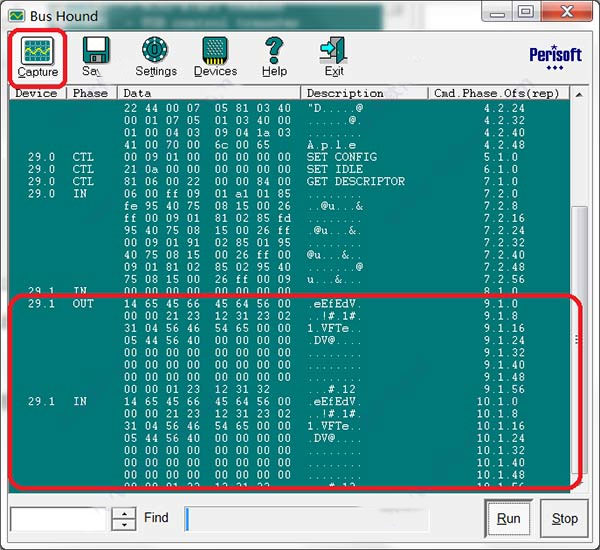

5、点击 “Capture” 菜单选项，观察 USB 上传的数据

即可观察到，OUT 下发 USB 设备数据与 USB 设备上发的 IN 数据与预期相符，完全一致。

Bus Hound软件高级功能

1、一次可捕获兆字节级 I/O 数据

2、实时在屏幕上查看 I/O 数据

3、具备触发条件设置功能

4、支持生成和提交自定义命令

5、可发布总线和设备重置指令

6、能够捕获系统启动过程

7、可查看低级协议，包括 SCSI 检测数据和 SMART 命令

8、支持微秒分辨率计时查看

9、捕获的数据可拖放到其他应用程序，或保存为 ZIP 文件

10、能捕获同步传输和控制传输

11、可查看 IRP 及其他设备驱动程序包

Bus Hound软件特色

1、支持所有版本的 IDE、SCSI、USB、1394 总线

2、兼容各类设备，如硬盘库、DVD、鼠标、扫描仪、网络照相机等

3、支持 Windows 11、Windows 10、Server 2022、Server 2019 等系统

4、捕获数据总量仅受机器内存限制

5、可设置触发信号自动停止捕获操作

6、能测试读取、同步等设备性能

7、可捕获设备驱动包(如 IRP)

8、支持捕获任意数量的并行设备，不受总线类型限制

9、体积小巧，便于传输和下载

10、捕获的数据易于复制到其他环境并生成 HTML 格式

11、捕获的数据可保存为文本文件或 ZIP 文件

12、所有可捕获设备以树形结构列出，便于选择

13、可捕获设备的启动过程

14、具备用户偏好设置功能，如调整捕获数据的显示宽度，更便于查看和使用

15、可查看底层协议，包括 SCSI 的 sense 数据和 USB 的设置包

16、支持查看各阶段时间变化，精确到微秒

17、可将输入输出操作实时显示到屏幕上

18、纯软件解决方案，无需变更硬件，使用便捷

Bus Hound支持列表

USB 1.0 - 4.0

NVMe

SATA & IDE

SCSI & ATAPI

FireWire, 1394A/B

Bluetooth

Fibre Channel

iSCSI, SAS

PC Card, PCMCIA

serial port

parallel port

ps/2 ports
